دستگاه اره نواری چیست و چگونه فلز را برش می زند؟ | معرفی کامل اجزا و کاربردها

در صنایع فلزی، دقت، سرعت و کیفیت برش اهمیت فوق العاده ای دارد. یکی از ابزارهای کلیدی برای دستیابی به این اهداف، دستگاه اره نواری است. این دستگاه به دلیل ساختار خاص و انعطاف پذیری بالا، کاربرد وسیعی در برش انواع فلزات دارد. در این مقاله، قصد داریم به معرفی کامل این دستگاه، بررسی اجزای اصلی آن و نحوه عملکردش در برش فلز بپردازیم.

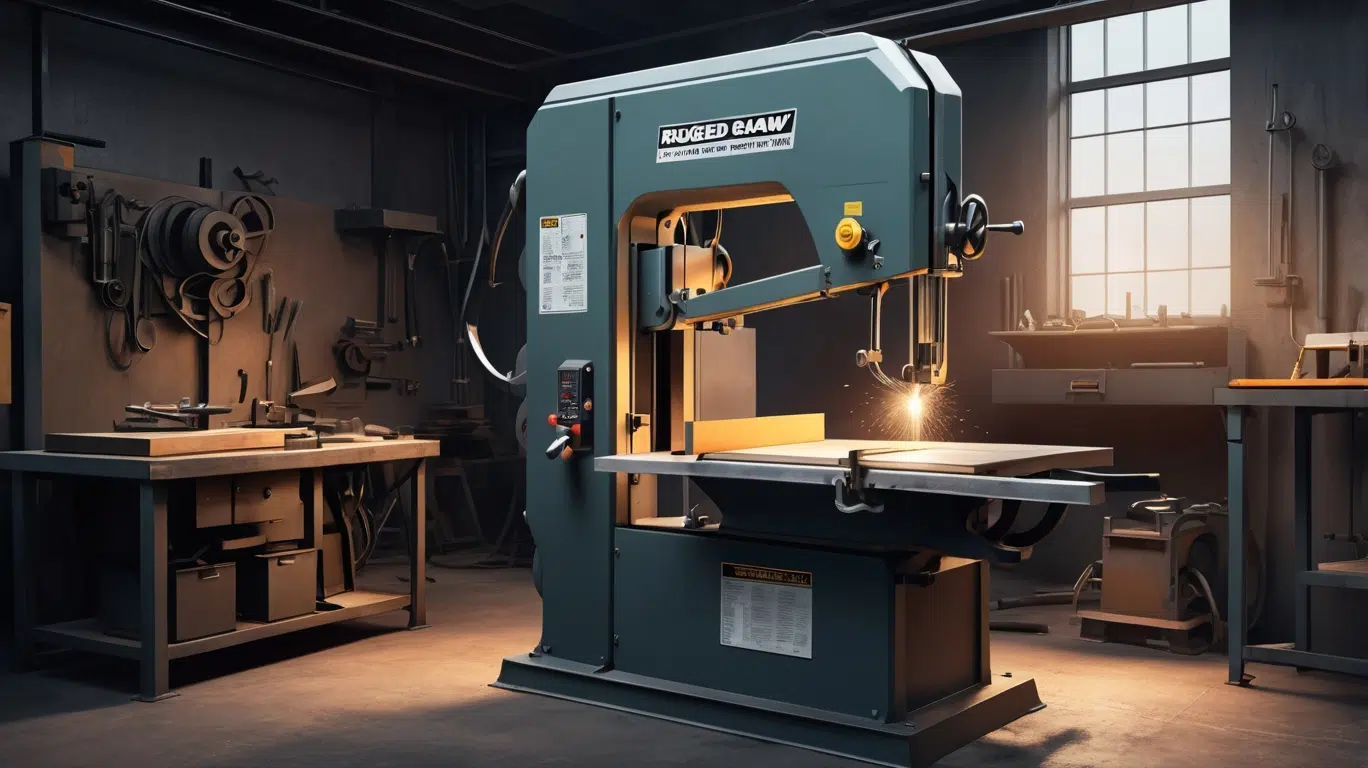

دستگاه اره نواری چیست؟

اره نواری فلز دستگاهی صنعتی است که با استفاده از یک تیغه نواری پیوسته، عملیات برشکاری را انجام می دهد. تیغه این دستگاه به دور چند چرخ (معمولاً دو یا سه عدد) می چرخد و با حرکت یکنواخت خود، مواد را با دقت بالا برش می زند. دستگاه اره نواری نسبت به دیگر ابزارهای برش، صرفه جویی بیشتری در زمان، انرژی و مواد دارد و برای برش قطعات فلزی با مقطع های متنوع بسیار مناسب است.

نحوه عملکرد دستگاه اره نواری در برش فلز

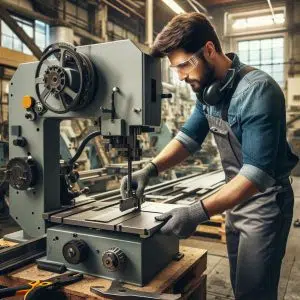

عملکرد این دستگاه ترکیبی از حرکت مکانیکی پیوسته، قدرت موتور و سیستم خنک کننده است. زمانی که قطعه کار روی میز دستگاه قرار می گیرد و به وسیله گیره ثابت می شود، اپراتور دستگاه را روشن کرده و تیغه شروع به حرکت می کند.

تیغه که به دور چرخ ها در حال چرخش است، با حرکت پیوسته و جهت دار خود وارد فلز می شود و با استفاده از لبه های دندانه دار، شروع به تراشیدن لایه لایه ی قطعه می کند. این نوع برش برخلاف برش ضربه ای، نرم و بدون لرزش است و از شکستن یا ترک خوردن فلز جلوگیری می کند.

در دستگاه های مدرن، سرعت برش و فشار تیغه روی قطعه به صورت دقیق قابل کنترل است. برای فلزات سخت تر مانند فولاد آلیاژی یا چدن، سرعت تیغه باید کمتر و فشار بیشتر باشد؛ در حالی که فلزات نرم تر مانند آلومینیوم با سرعت بالاتر قابل برش هستند.

همچنین سیستم خنک کننده در حین برش نقش بسیار مهمی دارد. این سیستم با پاشیدن مایع خنک کننده روی تیغه و محل برش، مانع از بالا رفتن دما و آسیب دیدن تیغه یا قطعه می شود. به علاوه، باعث شست وشوی براده ها شده و طول عمر تیغه را افزایش می دهد.

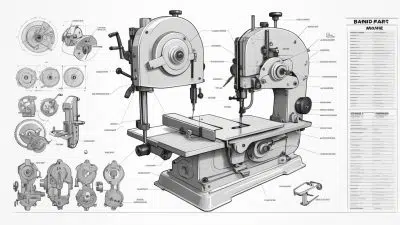

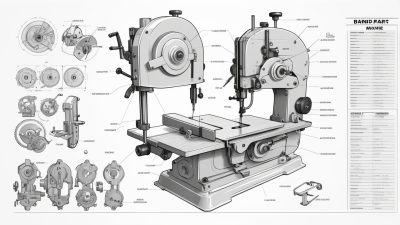

اجزای اصلی دستگاه اره نواری

در ادامه، اجزای کلیدی دستگاه اره نواری را به صورت دقیق تر بررسی می کنیم:

۱. تیغه اره نواری (Band Saw Blade)

تیغه قلب تپنده دستگاه است. این تیغه معمولاً از فولاد تندبر (HSS) یا بی متال ساخته می شود و به صورت یک نوار پیوسته با دندانه هایی با شکل و فواصل مختلف طراحی شده است. انتخاب نوع تیغه بسته به جنس فلز، ضخامت و نوع برش (ساده، زاویه دار، منحنی) متفاوت است. دندانه ها می توانند به صورت ریز یا درشت باشند؛ دندانه های ریز برای برش دقیق تر و دندانه های درشت برای برش سریع تر مناسب اند.

۲. چرخ های راهنما (Band Wheels)

این چرخ ها، تیغه را در مسیر صحیح نگه می دارند و باعث گردش پیوسته آن می شوند. معمولاً دو عدد هستند: یکی به موتور متصل است (چرخ محرک) و دیگری هرزگرد است. جنس آن ها معمولاً از فلز سخت یا آلیاژ ضدسایش است تا دوام بالایی در برابر اصطکاک مداوم داشته باشند.

۳. موتور دستگاه اره نواری

موتور، منبع انرژی مکانیکی دستگاه است. بسته به مدل، توان موتور ممکن است از چند اسب بخار تا ده ها اسب بخار متغیر باشد. موتور با کنترل سرعت و گشتاور، تأثیر مستقیمی بر کیفیت و سرعت برش دارد. در مدل های پیشرفته تر، موتورهای اینورتر دار استفاده می شوند که امکان تنظیم دقیق دور را فراهم می کنند.

۴. شاسی یا بدنه اصلی

شاسی محل نصب تمام اجزای دستگاه است و باید استحکام و پایداری بالایی داشته باشد. بدنه معمولاً از فولاد سنگین یا چدن ریخته گری ساخته می شود تا هنگام برش از ایجاد لرزش و انحراف جلوگیری کند. پایداری شاسی ارتباط مستقیمی با دقت برش دارد.

۵. پنل کنترل (Control Panel)

اپراتور از طریق این بخش، تنظیماتی مانند سرعت تیغه، زاویه برش، زمان برش و روشن/خاموش شدن دستگاه را کنترل می کند. در دستگاه های CNC یا نیمه اتوماتیک، پنل کنترل ممکن است شامل صفحه لمسی یا دکمه های دیجیتال باشد.

۶. سیستم خنک کننده

سیستم خنک کننده نقش حیاتی در عملکرد دستگاه اره نواری ایفا می کند. در حین برش، ایجاد حرارت زیاد می تواند به تیغه آسیب زده و کیفیت برش را کاهش دهد. این سیستم با پاشیدن مایع خنک کننده بر روی تیغه و محل برش، از افزایش دما جلوگیری می کند. مایع خنک کننده همچنین براده ها را شسته و به انتقال حرارت کمک می کند. علاوه بر این، با کاهش اصطکاک بین تیغه و قطعه کار، طول عمر تیغه افزایش می یابد

۷. گیره نگهدارنده (Clamping System)

گیره ها وظیفه نگه داشتن ثابت قطعه کار را در حین برش به عهده دارند. این گیره ها معمولاً از مواد مقاوم ساخته شده اند و می توانند به طور خودکار یا دستی تنظیم شوند. نگه داشتن قطعه در موقعیت ثابت و دقیق، از جابه جایی آن حین برش جلوگیری کرده و دقت برش را افزایش می دهد.

۸. پایه و میز کار

پایه دستگاه و میز کار آن باید مقاوم و محکم باشد تا دستگاه در حین برش ثابت بماند و هیچ گونه لرزش یا حرکت غیرضروری نداشته باشد. میز کار معمولاً از فلز سخت ساخته می شود و برای راحتی کار، می تواند دارای قابلیت تنظیم زاویه برش و ارتفاع باشد. این ویژگی ها به اپراتور این امکان را می دهند که با دقت بالاتر و در شرایط مختلف، برش های پیچیده و دقیق تری انجام دهد.

۹. سیستم محرک

سیستم محرک اره نواری معمولاً از یک موتور الکتریکی استفاده می کند که قدرت لازم را برای چرخاندن تیغه تامین می کند. این سیستم می تواند از نوع گیربکس، تسمه ای یا مستقیم باشد و بسته به نوع دستگاه، قابلیت تنظیم سرعت حرکت تیغه را دارد. سیستم محرک باید توانایی انتقال نیرو به تیغه را به شکلی یکنواخت و بدون افت فشار داشته باشد.

۱۰. سیستم اندازه گیری و نمایش وضعیت برش

برخی دستگاه های اره نواری پیشرفته دارای سیستم های دیجیتال برای اندازه گیری ضخامت و ابعاد قطعات هستند. این سیستم ها با دقت بالا می توانند تغییرات ابعادی در طول فرآیند برش را اندازه گیری کرده و اطلاعات را به اپراتور نمایش دهند. برخی از دستگاه ها حتی امکان تنظیم خودکار تیغه بر اساس این داده ها را نیز دارند.

کاربردهای دستگاه اره نواری

دستگاه اره نواری در صنایع مختلفی از جمله فلزکاری، خودروسازی، صنایع هوافضا و ساخت ماشین آلات صنعتی کاربرد دارد. از جمله مهم ترین کاربردهای این دستگاه عبارتند از:

برش قطعات فلزی

اره نواری برای برش انواع فلزات از جمله فولاد، آلومینیوم، برنج و مس به کار می رود. این دستگاه به دلیل توانایی برش دقیق و تمیز، انتخابی ایده آل برای تولید قطعات فلزی با ابعاد خاص است.

برش قطعات پلاستیکی و چوبی

علاوه بر فلزات، دستگاه اره نواری قادر به برش مواد نرم تری مانند پلاستیک و چوب نیز هست. این ویژگی باعث می شود که این دستگاه در صنایع مختلفی از جمله صنایع چوب و پلاستیک سازی نیز مورد استفاده قرار گیرد.

ساخت پروفیل های پیچیده

در برخی صنایع نیاز به برش پروفیل های پیچیده و منحنی است که دستگاه های اره نواری به راحتی این کار را انجام می دهند. دقت و کنترل بالا در برش، باعث می شود این دستگاه ها برای تولید قطعات با اشکال خاص بسیار مناسب باشند.

جمع بندی

دستگاه اره نواری یک ابزار اساسی و کاربردی در صنعت برش فلزات است که با طراحی خاص خود می تواند عملیات برش را با دقت و سرعت بالایی انجام دهد. از اجزای کلیدی این دستگاه می توان به تیغه، چرخ های راهنما، موتور، سیستم خنک کننده و گیره های نگهدارنده اشاره کرد. با انتخاب صحیح این دستگاه و تنظیمات دقیق آن، می توان برش های بسیار دقیق و با کیفیت بالا انجام داد. اره نواری به ویژه برای برش قطعات فلزی در ابعاد و ضخامت های مختلف، یک انتخاب بهینه است.
